Tornillo para Aislador

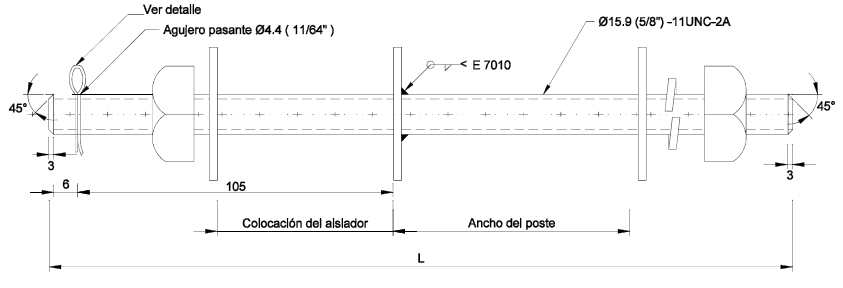

Tipo Carrete:
Usado con aislador tipo carrete como punto de suspensión de la línea neutro en redes primarias monofásicas, suspensión de las redes secundarias en cuádruplex y derivaciones en T de las mismas. Acero galvanizado en caliente bajo norma ASTM-A153.
| Longitud | Uso del tornillo según su longitud |
| 315 mm | Primaria en postes de 12 m Secundaria en postes de 9 m |
| 540 mm | Secundaria en postes de 12 m |

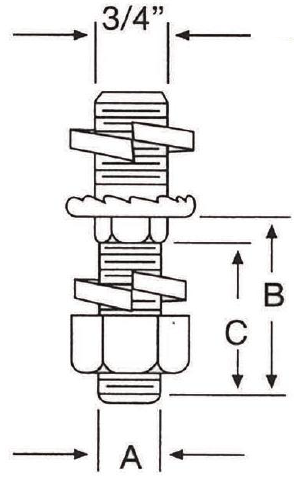

Tipo Poste:
Se utiliza para sujeción del aislador a la cruceta angular o al soporte punta de poste, en líneas de distribución y subtransmisión de energía eléctrica. Acero galvanizado en caliente.
| Descripción | Dimensiones mm (pulg) | Peso aprox. Por 100 piezas kg (lb) | ||
| A | B | C | ||
| Perno aislador tipo poste 5/8”x 1” | 15.88 (5/8) | 25.4 (1) | 25.4 (1) | 0.04 (0.09) |
| Perno aislador tipo poste 5/8”x 1 3/4” | 15.88 (5/8) | 44.45 (1 3/4) | 26.99 (1 1/16) | 0.07 (0.15) |
| Perno aislador tipo poste 3/8”x 1 3/4” | 19.05 (3/4) | 44.45 (1 3/4) | 26.99 (1 1/16) | 0.07 (0.15) |
Modelos:
Carrete
Poste
Recto
Size:
5/8″X16″
3/4″ – 3/4″X7″
5/8”x 1”
5/8”x 1 3/4”
3/8”x 1 3/4”
3/4″ – 3/4″X7″
5/8”x 1”
5/8”x 1 3/4”
3/8”x 1 3/4”
Material:
Acero
